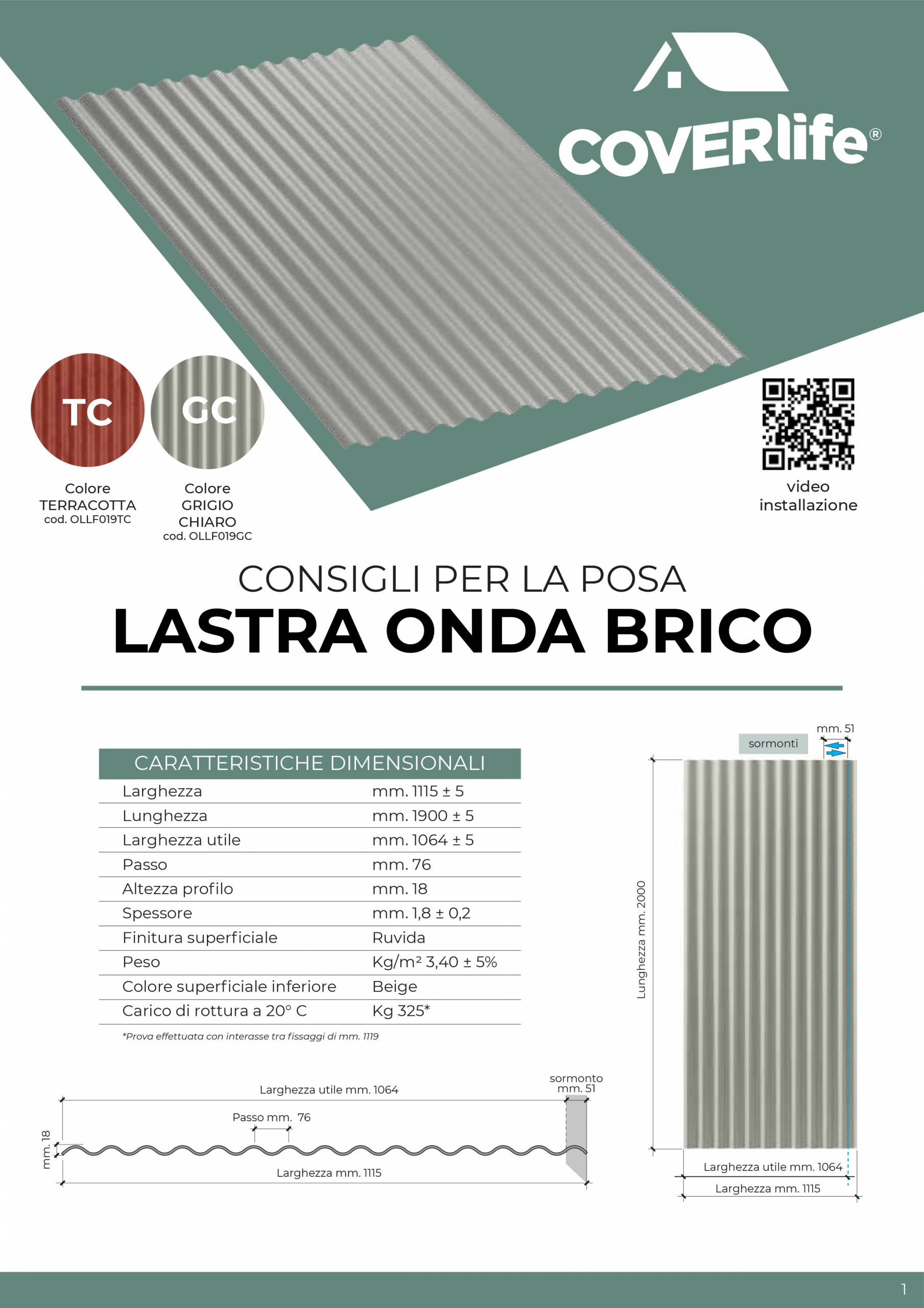

| Larghezza | mm. 1115 ± 5 | |
| Lunghezza | mm. 1900 ± 5 | |
| Larghezza utile | mm. 1064 ± 5 | |
| Passo | mm. 76 | |
| Altezza profilo | mm. 18 | |
| Spessore | mm. 1,8 ± 0,2 | |
| Finitura superficiale | Ruvida | |
| Peso | Kg/m² 3,40 ± 5% | |
| Colore superficiale inferiore | Beige | |
| Carico di rottura a 20° C | Kg 325* | |
| * Prova effettuata con interasse tra fissaggi di mm. 1119 | ||

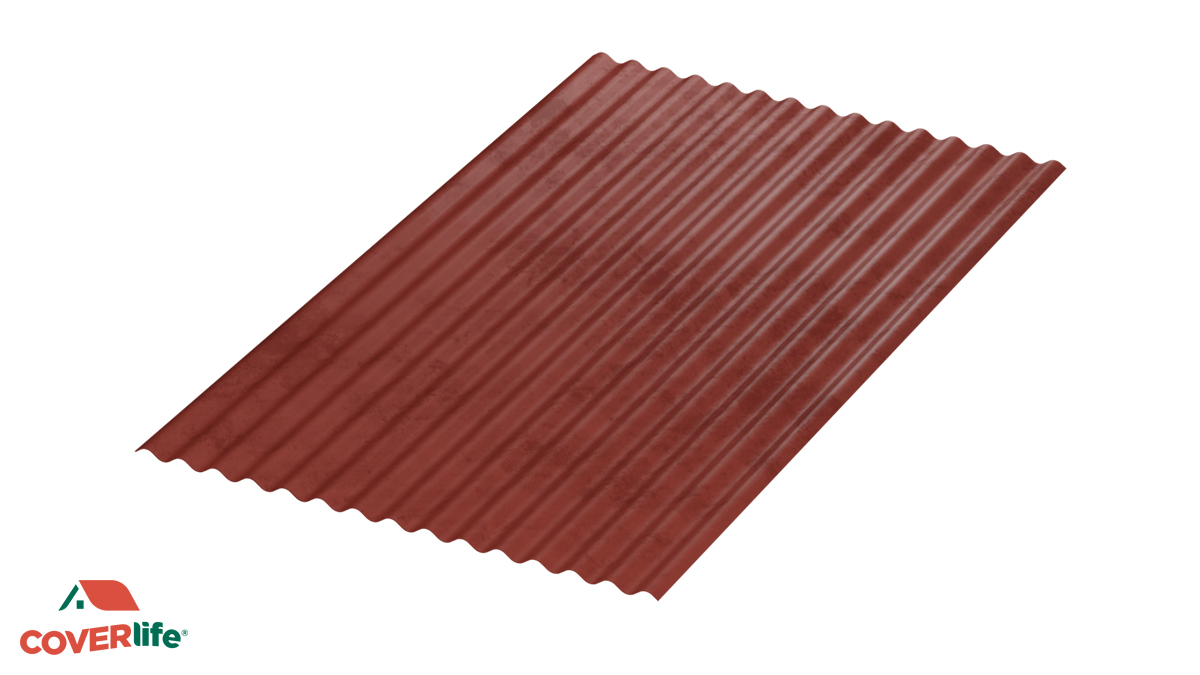

Lastra Onda Brico
€33,00
Falda Singola – Lastra Onda Brico
Dati di base
- Tipo lastra: OLLF019TC
- Dimensioni: 1115 x 1900 mm
- Superficie utile: 1060 x 1600 mm
- Pendenza minima di posa: 10% (circa 6°)
Calcolo delle Lastre
Esempio di copertura lato A x B: 5700 x 3500 mm
- Larghezza A: 5700 mm / 1060 mm = 5,37 → 6 lastre
- Altezza B: 3500 mm / 1600 mm = 2,18 → 3 lastre
- Totale: 6 × 3 = 18 lastre
Totale complessivo lastre: 18 pezzi
Accessori per fissaggio lastre
Considerare 12 elementi per ogni lastra
- Viti da 90 mm: 18 × 12 = 216 → 300 pezzi (arrotondato)

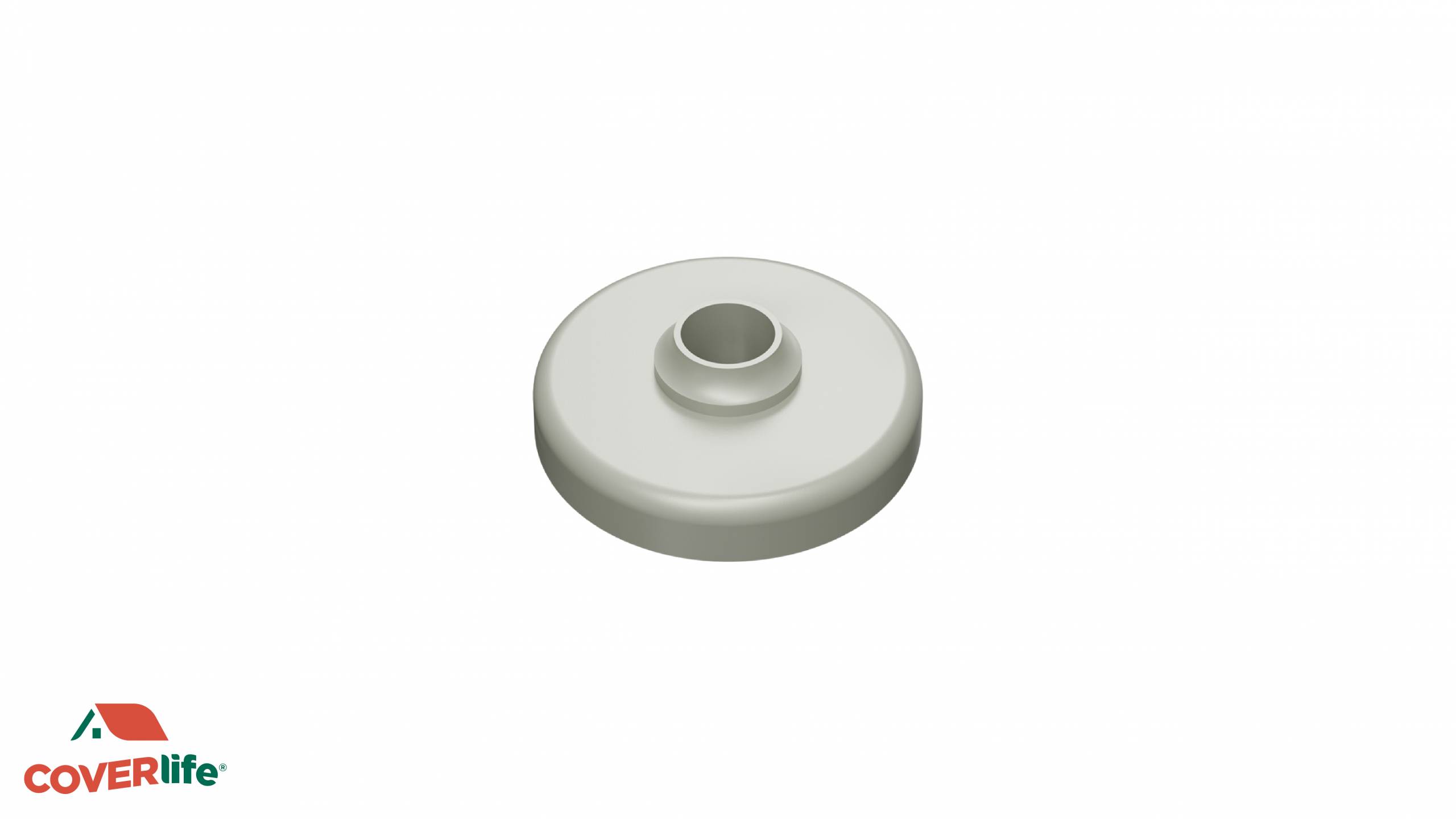

- Cappellotti piani con o-ring: 300 pezzi

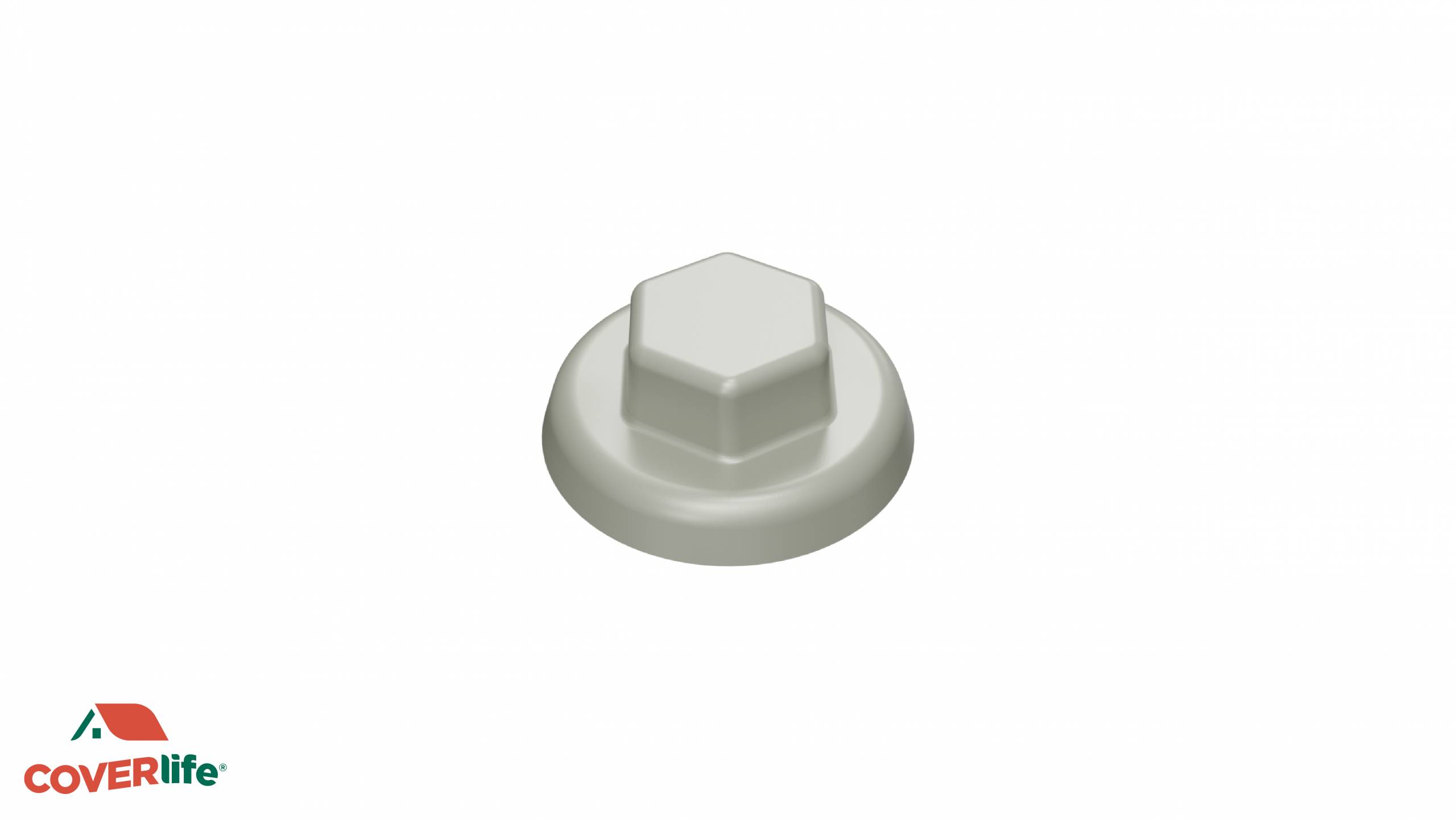

- Coprivite: 300 pezzi
Nota: Verificare se la struttura è in legno o metallo per scegliere il tipo corretto di viti.
- È consigliato prevedere sfrido per tagli, adattamenti e imprevisti.
- Tutti i materiali devono essere scelti in base alla tipologia della struttura.
- La posa deve rispettare la pendenza minima del 10% per garantire la corretta evacuazione dell’acqua.
Doppia Falda – Lastra Onda Brico
Dati di base
- Tipo lastra: OLLF019TC
- Dimensioni: 1115 x 1900 mm
- Superficie utile: 1060 x 1600 mm
- Pendenza minima di posa: 10% (circa 6°)
Calcolo delle Lastre
Lato A x B: 4350 x 3000 mm
- A: 4350 mm / 1060 mm = 4,10 → 5 lastre
- B: 3000 mm / 1600 mm = 1,87 → 2 lastre
- Totale: 5 × 2 = 10 lastre
Lato C x D: 3000 x 4350 mm
- C: 3000 mm / 1600 mm = 1,87 → 2 lastre
- D: 4350 mm / 1060 mm = 4,10 → 5 lastre
- Totale: 2 × 5 = 10 lastre
Totale complessivo lastre: 20 pezzi
Accessori per fissaggio lastre
Considerare 12 elementi per ogni lastra:
- Viti da 90 mm: 20 × 12 = 240 → 300 pezzi (arrotondato)
- Cappellotti piani con o-ring: 300 pezzi
- Coprivite: 300 pezzi

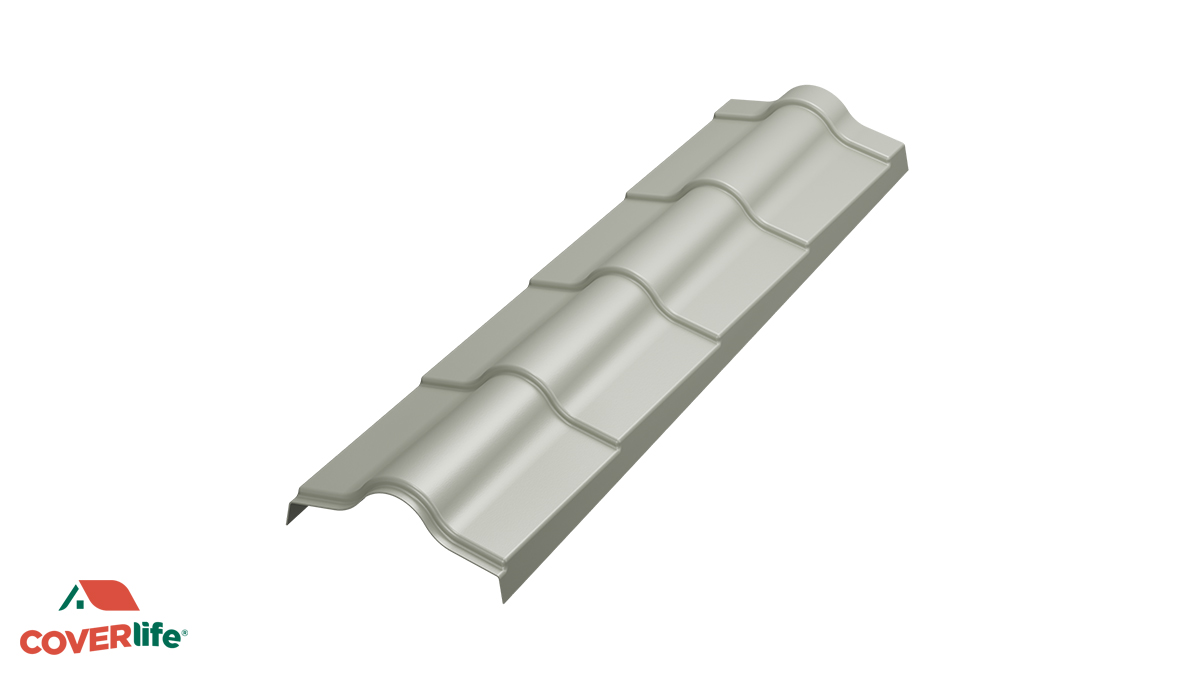

Colmi
- Lunghezza colmo: 4350 mm / 1550 mm = 2,80 → 3 colmi
- Viti da 130 mm: 3 × 8 = 24 → 100 pezzi (arrotondato)
- Cappellotti piani con o-ring: 100 pezzi
- Coprivite: 100 pezzi
Nota: Verificare se la struttura è in legno o metallo per scegliere il tipo corretto di viti.
- È consigliato prevedere sfrido per tagli, adattamenti e imprevisti.
- Tutti i materiali devono essere scelti in base alla tipologia della struttura.
- La posa deve rispettare la pendenza minima del 10% per garantire la corretta evacuazione dell’acqua.

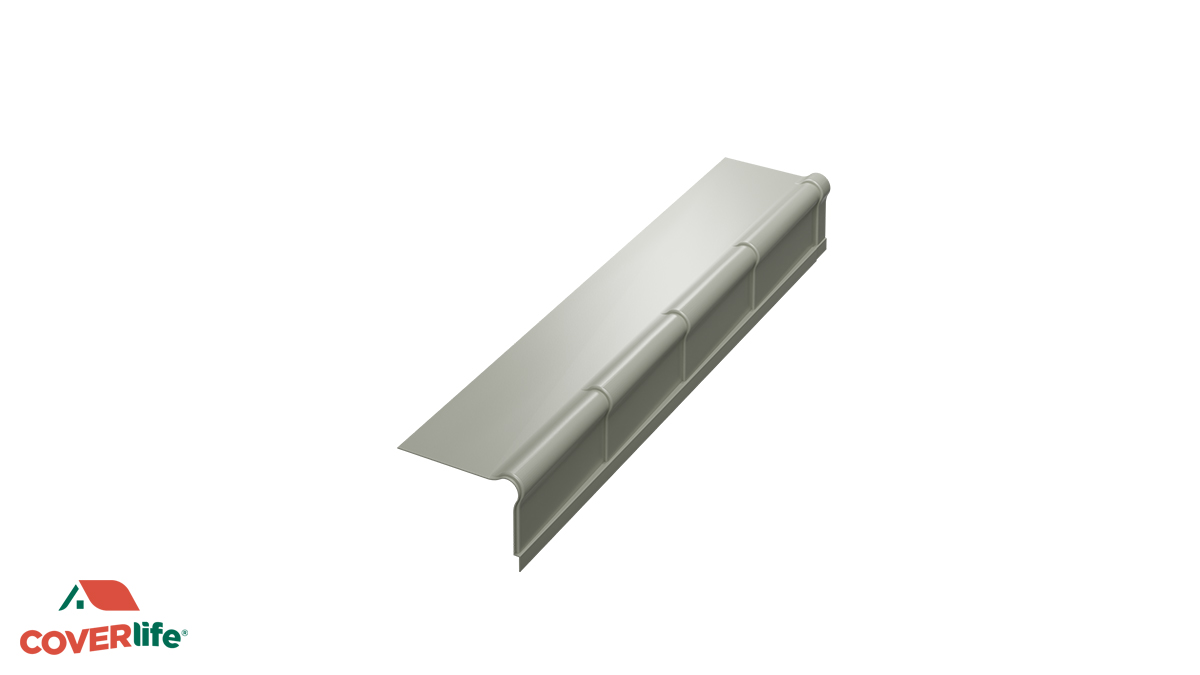

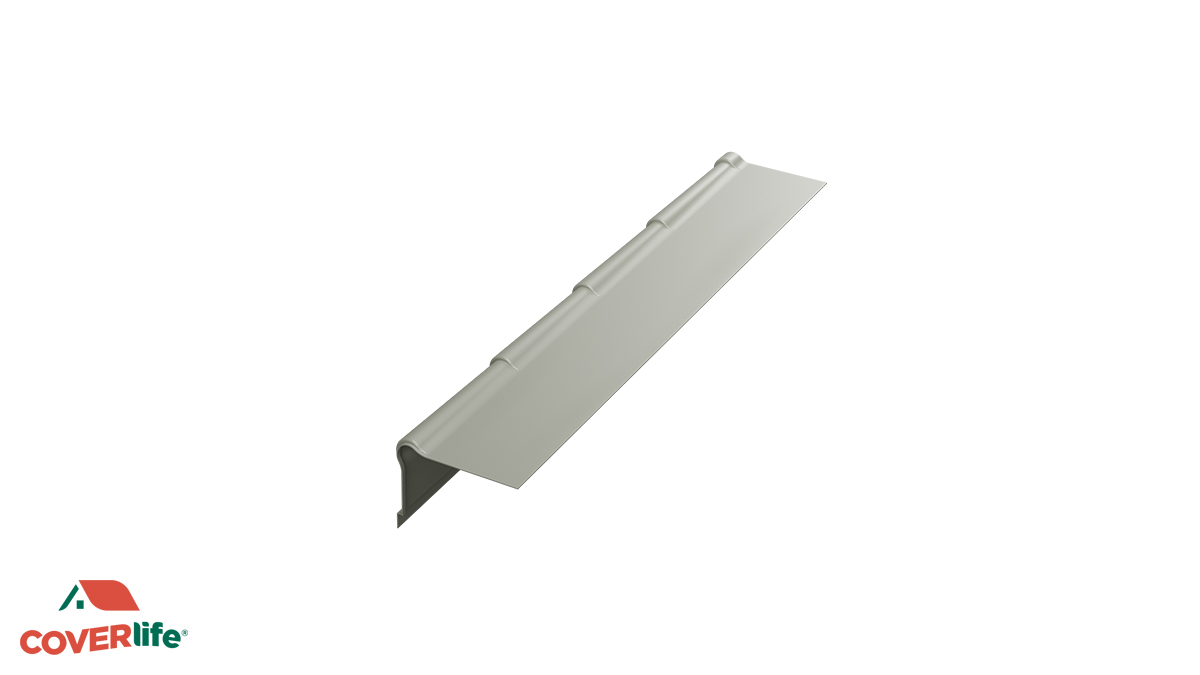

Installazione a Muro con Scossalina – Lastra Onda Brico
Dati di base
- Tipo lastra: OLLF019TC
- Dimensioni: 1115 x 1900 mm
- Superficie utile: 1060 x 1600 mm
- Pendenza minima di posa: 10% (circa 6°)
Calcolo delle Lastre
Esempio di copertura lato A x B: 4800 x 2500 mm
- Larghezza A: 4800 mm / 1060 mm = 4,52 → 5 lastre
- Altezza B: 2500 mm / 1600 mm = 1,56 → 2 lastre
- Totale: 5 × 2 = 10 lastre
Totale complessivo lastre: 10 pezzi
Accessori per fissaggio lastre
Considerare 12 elementi per ogni lastra:
- Viti da 90 mm: 10 × 12 = 120 → 200 pezzi (arrotondato)
- Cappellotti piani con o-ring: 200 pezzi
- Coprivite: 200 pezzi
Nota: Verificare se la struttura è in legno o metallo per scegliere il tipo corretto di viti.
- È consigliato prevedere sfrido per tagli, adattamenti e imprevisti.
- Tutti i materiali devono essere scelti in base alla tipologia della struttura.
- La posa deve rispettare la pendenza minima del 10% per garantire la corretta evacuazione dell’acqua.
