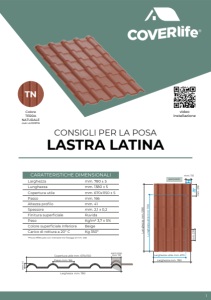

*Prova effettuata con interasse tra fissaggi di mm. 460 TN Colore TERRA NATURALE cod. LLF013TN sormonti CONSIGLI PER LA POSA LASTRA LATINA CARATTERISTICHE DIMENSIONALI Larghezza Lunghezza Copertura utile Passo Altezza profilo Spessore Finitura superficiale Peso Colore superficiale inferiore Carico di rottura a 20° C mm. 780 ± 5 mm. 1380 ± 5 mm. 670x1150 ± 5 mm. 166 mm. 41 mm. 2,1 ± 0,2 Ruvida Kg/m2 3,7 ± 5% Beige Kg 350* video installazione Lunghezza utile mm. 1150 Lunghezza mm. 1380 mm. 230 mm. 110 mm. 230 Larghezza mm. 780 Larghezza utile mm. 670 mm 41 Copertura utile mm. 670x1150 Larghezza mm. 780 Passo mm. 166 sormonto mm. 110 1
*Prova effettuata con interasse tra fissaggi di mm. 460 TN Colore TERRA NATURALE cod. LLF019TN TC Colore TERRACOTTA cod. LLF019TC sormonti CONSIGLI PER LA POSA LASTRA LATINA CARATTERISTICHE DIMENSIONALI Larghezza Lunghezza Copertura utile Passo Altezza profilo Spessore Finitura superficiale Peso Colore superficiale inferiore Carico di rottura a 20° C mm. 780 ± 5 mm. 1920 ± 5 mm. 670x1830 ± 5 mm. 166 mm. 41 mm. 2,1 ± 0,2 Ruvida Kg/m2 3,7 ± 5% Beige Kg 350* video installazione Lunghezza utile mm. 1830 Lunghezza mm. 1920 mm. 90 mm. 110 mm. 230 Larghezza mm. 780 Larghezza utile mm. 670 mm 41 Copertura utile mm. 670x1830 Larghezza mm. 780 Passo mm. 166 sormonto mm. 110 2
mm. 460/690 INTERASSE CONSIGLIATO PENDENZA MINIMA 20% (11°) SORMONTO STRUTTURA PORTANTE E INTERASSI Il sistema di arcarecci da predisporre per la Lastra Latina dovrà essere progettato con distanze precise legate al passo della lastra e alla distanza tra i fissaggi. Il primo arcareccio, in corrispondenza della linea di gronda, dovrà sempre essere posizionato a cm.10/15 dalla fine della lastra. La misura dello sporto verrà individuata in base al posizionamento degli ancoraggi per la gronda. I successivi arcarecci dovranno essere posizionati in corrispondenza della base del terzo elemento, del sesto e del dente individuabile sull’ultima fila di onde (sul quale viene eventualmento posata la lastra superiore per il sormonto). Per la migliore esecuzione dei lavori di copertura occorrerà verificare, prima dell’inizio dell’installazione delle lastre, la natura degli arcarecci (legno o metallo) per determinare la lunghezza delle viti di fissaggio. SORMONTI E PENDENZE Il sormonto longitudinale delle lastre deve essere posizionato mantenendo la continuità estetica della copertura; la lastra deve essere posata su quella inferiore in corrispondenza del dente individuabile sopra l’ultima fila di onde. La pendenza minima consigliata per la posa in opera della Lastra Latina è del 20% (11°). DIREZIONE DI POSA DELLA LASTRA La Lastra Latina deve essere obbligatoriamente posata da sinistra a destra rispettando il sormonto studiato per ottenere la massima copertura utile (vedi figura sotto). Le lastre di copertura vengono posate dal basso (linea di gronda) verso l'alto: la lastra posizionata in alto dovrà essere tagliata in base alla lunghezza della struttura portante. DIREZIONE DI POSA sormonto obbligato 1 2 3 4 5 6 7 8 CONSIGLI PER LA POSA linea di gronda Le distanze suggerite possono essere variate a seconda delle necessità di installazione 4° arcareccio 3° arcareccio 2° arcareccio 1° arcareccio 3
130 430 1650 1550 Art. CU00NTC Art. CSMATC VITI E CAPPELLOTTI CON GUARNIZIONE PER LASTRA LATINA COLMO PER LASTRA LATINA SCOSSALINA LATERALE DESTRA E SINISTRA VITI E CAPPELLOTTI CON GUARNIZIONE PER IL FISSAGGIO DELLA SCOSSALINA COPRIVITE 195 1630 300 1560 Lunghezza Lunghezza utile Lunghezza Lunghezza utile Le lastre di copertura devono essere fissate utilizzando le viti autofilettanti da 80 mm (disponibili in 2 versioni, per strutture in legno o in metallo) ed i cappellotti direttamente sulla struttura, forando prima la lastra con una punta da 10 mm. Il cappellotto con guarnizione per Lastra Latina è composto da un elemento bloccante rigido (dove va inserita la vite) e da una guarnizione a o’ring nera che, inserita nell’apposita sede del cappellotto, garantisce la tenuta d’acqua. Prima di fissare la copertura ricordate di verificare sempre l’allineamento dei fori effettuati sulle onde superiori della lastra rispetto alla posizione dell’arcareccio su cui la stessa verrà fissata. guarnizioni in polistirene mm. 50x70x1490 Il colmo deve essere fissato su entrambi i lati di ognuno dei 4 elementi laterali alla struttura portante (forandolo prima con una punta da 10 mm) con il cappellotto piano con guarnizione utilizzando viti autofilettanti da 110 mm per legno o metallo. Le scossaline destre e sinistre devono essere fissate su ogni onda alla struttura portante (forandole prima con una punta da 10 mm) sia con il cappellotto con guarnizione per scossalina utilizzando viti autofilettanti da 110 mm per legno o metallo, sia sulla parete verticale con il cappellotto piano con guarnizione utilizzando viti autofilettanti da 80 mm per legno o metallo. Il coprivite è l’elemento che consente la migliore protezione dagli agenti atmosferici della testa della vite che fissa lastra ed accessori: viene applicato per pressione dell’incavo di forma esagonale presente nella sua parte inferiore che si accoppia perfettamente alla testa della vite. La scossalina laterale (destra e sinistra) consente la chiusura tra le lastre posizionate in corrispondenza dell’estremità laterale della falda e la parete verticale sottostante al lato della copertura, in modo tale che la copertura sia continua anche in corrispondenza dei fianchi. La scossalina è sempre il primo elemento da montare sulla struttura, poiché deve essere posizionata sotto alle lastre, con direzione di posa dalla linea di gronda verso la linea di colmo: per identificare correttamente la scossalina destra e sinistra della copertura occorre guardare le stesse dalla linea del colmo superiore. Il colmo per la lastra di copertura Latina è l’accessorio che consente il raccordo tra due falde contrapposte del tetto, che arriveranno ad un’intersezione proprio in corrispondenza della linea di colmo. Le due parti inferiori dei lati del colmo andranno a sormontare perfettamente il profilo della lastra sottostante per garantire la migliore continuità di copertura. Si consiglia il fissaggio del colmo con vite zincata per legno o per metallo di lunghezza 110 mm su ogni elemento con cappellotto piano con guarnizione; si raccomanda inoltre di applicare tra il colmo universale e la lastra l’apposita guarnizione in polistirene espanso nero al fine di migliorare ulteriormente l’impermeabilizzazione come da immagine sotto riportata. lato adesivo Sormonto mm. 70 ACCESSORI Art. CO00NTC Art. CSLSXTC Art. CSLDXTC Art. CVT6TC Art. CO00NTC Art. CU00NTC doc. Lastra Latina 05-2025 4
